Je structure vos plans DWG en données bâtiment exploitables
Vos plans et vos données vivent séparés : le même local est ressaisi dans le DWG, dans Excel, dans la GMAO. Je reprends vos plans AutoCAD existants, je contrôle les locaux et leurs surfaces, je rattache chaque équipement à son local, et je vous livre des données prêtes pour vos outils.
Plans d'un hôpital à remettre en ordre dans le cadre d'une mission de sécurité incendie, en sous-traitance d'un cabinet de conseil.
Ce que j'ai réalisé :
une charte graphique pour tous les plans ;
une bibliothèque de blocs pour les locaux et la détection incendie ;
l'organisation des calques ;
une méthode de mise à jour des plans.
Résultat : livré, validé par le client et payé.
Mission réalisée avant lococo.db, mon outil actuel : c'est ce travail de structuration qu'il rend aujourd'hui plus rapide et contrôlable.
Patrice Cigna · Novelpix
Prestataire en données du bâtiment, plus de 30 ans d'expérience AutoCAD.
Plans d'hôpitaux, d'aéroports, de plateformes logistiques et de sites à accès réglementé, en direct ou en sous-traitance de cabinets et de titulaires de marchés.
Vous travaillez avec un seul interlocuteur, du premier plan à la livraison.
Les problèmes que je traite
Les ressaisies
Le même local tapé dans le DWG, dans Excel, puis dans la GMAO. À chaque mise à jour, les trois divergent.
Les surfaces fausses
Le texte écrit sur le plan ne correspond plus au dessin. Personne ne sait laquelle des deux surfaces croire.
Les équipements orphelins
Des centaines de blocs sans local exploitable : impossible de les retrouver ou de les importer proprement.
Comment je traite vos plans
Je travaille avec lococo.db, l'outil que je développe dans AutoCAD. Il fait le travail répétitif ; chaque cas douteux m'est signalé, et je le valide moi-même.

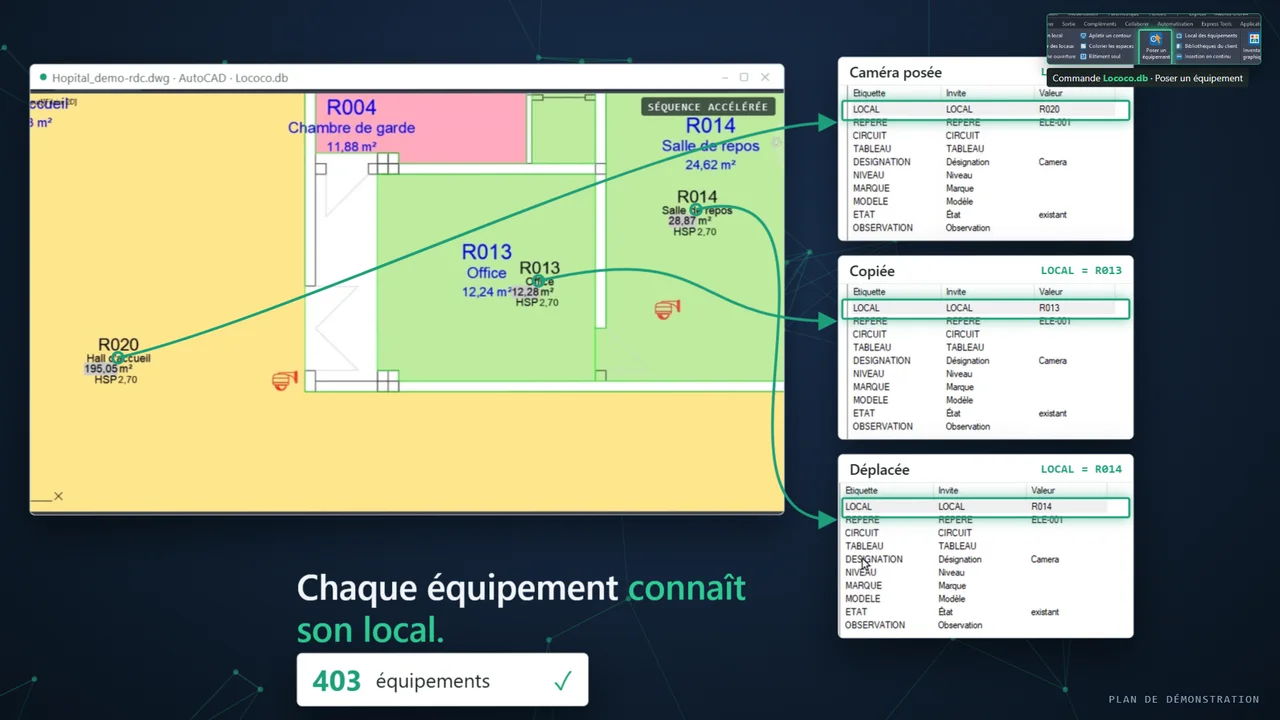

1 · StructurerLes locaux sont détectés sur le plan tel qu'il est dessiné, tracés et mesurés un par un.2 · ContrôlerIci, le plan affichait 24,62 m² ; le tracé mesure 28,87 m². L'écart est signalé, rien n'est écrasé sans validation.3 · RattacherChaque équipement porte son local, et le garde à jour quand il est copié ou déplacé.4 · ExporterClasseur Excel en 6 feuilles, base de données lisible par Power BI, fichiers préparés pour votre GMAO.5 · ConsulterEn option, le plan en ligne : fiches des équipements, vues par métier, sans AutoCAD.6 · Mettre à jourLes remarques notées sur le web reviennent dans le DWG, en vraies cotes AutoCAD.
Ce que je ne promets pas : la surface livrée est celle du tracé, pas un relevé sur site ; un plan très incomplet demande un travail de reprise, chiffré à part ; la GMAO reçoit des fichiers au format convenu, pas une synchronisation automatique.
Livrables possibles, selon le devis
Le DWG structuré
Locaux fermés et étiquetés (numéro, usage, surface, hauteur sous plafond), équipements rattachés à leur local, calques en ordre.
Les contrôles
La liste des écarts de surface, des doublons et des locaux repris, pour savoir ce qui a changé et pourquoi.
Les exports

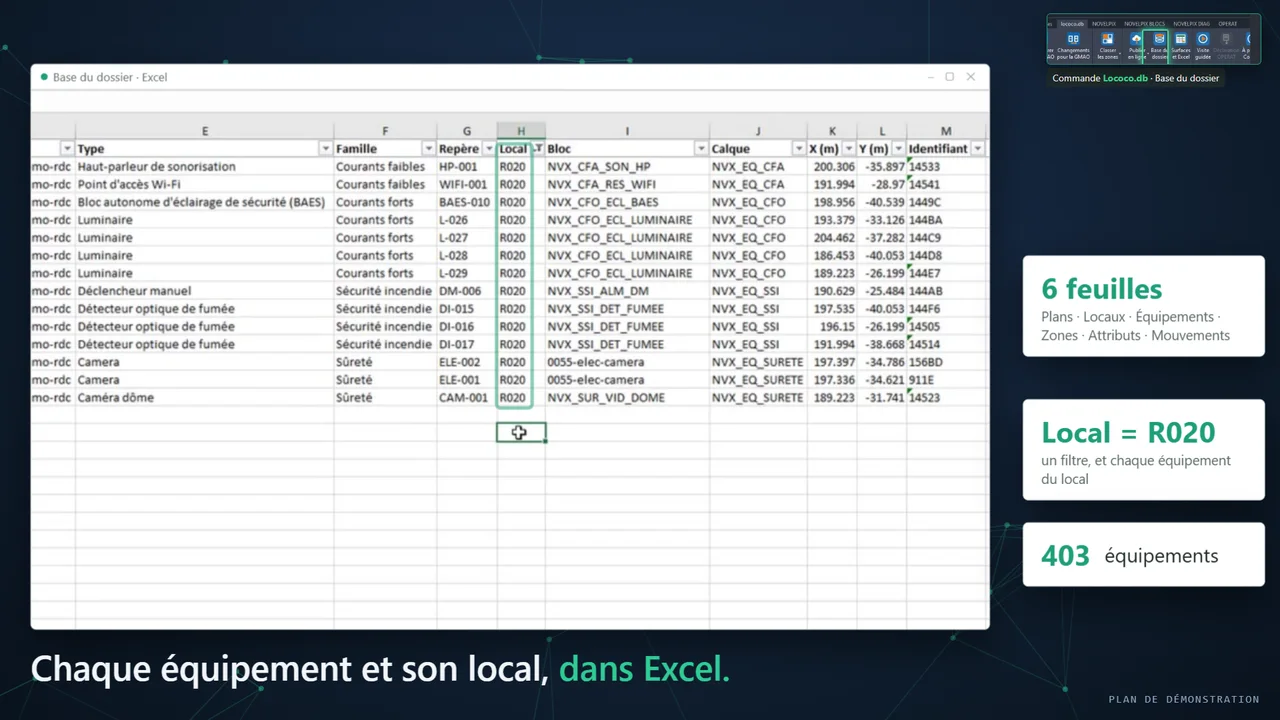

Classeur Excel, base de données SQLite (format ouvert, lisible par Power BI), fichiers d'import pour votre GMAO.
La consultation weboption
Le plan en ligne pour vos équipes : recherche d'un local ou d'un équipement, vues par métier, annotations.
Comment ça se passe
Premier contact
Un e-mail ou un appel : votre besoin en une phrase, sans pièce jointe.
Un extrait
Vous m'envoyez un niveau par le canal convenu. Je vous montre un aperçu, offert.
Le devis
Niveaux, livrables, formats, délai et critères de réception, écrits noir sur blanc.
La mission
Je traite les plans, vous validez les points signalés, je livre.
Confidentialité
Votre plan reste une copie de travail : il n'est jamais diffusé ni publié. La consultation en ligne n'est mise en place qu'avec votre accord, sur un espace client hébergé à Paris, dont vous choisissez les membres. Pour un site sensible, on échange d'abord sans pièce jointe, et les éléments de sûreté (vidéoprotection, contrôle d'accès) peuvent être exclus de tout ce qui sort.
Connectons vos plans à vos données.
Envoyez-moi un DWG, je vous montre.
Aperçu offert sur un extrait
Mission et livrables sur devis
Votre plan reste une copie de travail, jamais diffusée
Pour le premier message : votre organisation et votre besoin en une phrase suffisent. Pas de pièce jointe, on convient ensemble de l'envoi.
Questions fréquentes
Quels fichiers faut-il m'envoyer ?
Un plan DWG ou DXF, idéalement un niveau représentatif. Un plan PDF peut être redessiné, sur devis. Pour un premier contact, aucune pièce jointe : on convient ensemble du mode d'envoi.
Mes plans sont mal dessinés, est-ce un problème ?
C'est le cas le plus courant. Les locaux ouverts, les textes faux et les blocs hétérogènes sont signalés un par un, puis repris et validés.
Quel délai ?
Il dépend du nombre de niveaux et de l'état des plans. Il est fixé dans le devis, après examen d'un extrait.
Combien coûte une mission ?
Le prix dépend du nombre de niveaux, de l'état des plans et des livrables choisis. Il est fixé par devis après examen d'un extrait, et l'aperçu sur cet extrait est offert.
Faut-il AutoCAD pour commander ?
Non. Rien à installer : vous recevez le DWG structuré, le classeur Excel, la base de données et, si vous le souhaitez, une consultation web dans un navigateur.
Pouvez-vous alimenter ma GMAO ?
Je prépare les fichiers d'import au format attendu par votre GMAO, avec des identifiants de locaux et d'équipements stables. Le chargement se fait par votre outil ou votre éditeur ; je n'annonce pas de connexion directe.
Je suis éditeur ou intégrateur, pouvons-nous travailler ensemble ?
Oui, c'est même mon cas le plus fréquent : je prépare les plans de vos clients avant leur chargement, en sous-traitance. Voir aussi la page partenaires.
L'outil : lococo.db, les « Locaux connectés »
lococo.dbLocaux connectés
lococo.db (« Locaux connectés ») est le plugin AutoCAD que je développe et que j'utilise pour mes missions. Il n'est pas encore proposé à l'achat. Vous êtes dessinateur ou bureau d'études et il vous intéresse ? Être prévenu.
